| 1. 목적 |
| 송 · 배전설비, 전기철도설비 등의 전력선에 의하여 발생되는 각종 유도잡음성분, 대지전위 상승 등을 방지하여 인명의 안전 및 통신장비 보호 등을 도모 |
|
| 2. 기준값 |
이상시 유도위험전압 : 650V(다만, 고장시 전류제거시간이 0.1초 이상인 경우에는 430V로 한다)
상시 유도위험종전압 : 60V
기기 오동작 유도종전압 : 15V
잡음전압 : 1㎷ |
|
| 3. 측정방법 |
| 가. 이상시 유도위험전압, 상시 유도위험종전압, 기기 오동작 유도 종전압 |

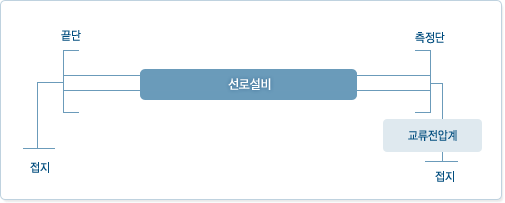

1) 측정회로
|
|
2) 측정조건
가) 선로설비의 끝단과 측정단을 각각 접지시킨다.
나) 동작상태하에서 무평가(flat) 전압측정법을 이용한다.
|
|
3) 측정방법
가) 끝단의 두 단자를 묶어 대지에 접지시키고 측정단의 두 단자를 묶은 선을 교류전압계에 접속한다.
나) 또한 교류전압계를 대지에 접지시켜 교류전압계에 나타나는 전압을 측정한다.
|
|
4) 측정장비
가) 교류전압계
나) 잡음전압

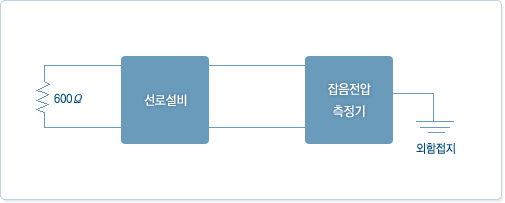

1) 측정회로
2) 측정조건
가) 잡음전압측정기는 평가잡음필터를 포함하여야 한다.
나) 잡음전압측정기에 외함접지를 한다.
3) 측정절차
가) 타단설비의 끝을 600Ω으로 종단한다.
나) 선로설비의 회선당 선간 평가잡음전압은 다른 전기통신설비를 접속하지 아니한 상태에서 측정한다.
다) 각각의 주파수에 대한 상대레벨 입력에 따른 신호성분의 평가잡음전압을 측정한다.
4) 측정장비
가) 잡음전압측정기
|
|
