	U.T Pole > U.T Pole의 우수성 및 경제성 비교

Multi-Wire-Duct는 배선기구의 규격과 사양에 적합한 구조와 보조기구를 포함한 제품이다.
배관자재기능 : 증설이나 연장 또는 이설이 용이하다.
노출박스기능 : 강약전류 분리배선과 각종배선기구의 연설이 자유롭다.
멀티복스기능 : 멀티복스형의 기능을 동반하여 제작된다.
분 전 함 기능 : 단자대나 차단기 및 계량의 부설이 가능하여 개별분전함의 형태로 사용 가능한 제품이다.

설치장소 : 설치거리를 실측하여, 빠르고 쉽게 필요한 길이로 절단하고 부속자재를 결합 할 수 있다.
부속자재 : 표준화 규격화로 현장절단 가공 없이 결합이 가능.
설치시간 : 설치 시간을 단축하여 인력손실 줄이므로 적은 인건비로 설치공사 수행이 가능.

설치조립 : 건축공정에 영향을 주지 않고, 설치 전 부품을 모두 조립하여 놓을 수 있기 때문에 현장반입과 동시에 설치가 가능.
경비절감 : U.T Pole 자재에 대한 창고 등의 보관공간이나 소운반 등에 소요되는 경비를 절감.
공사시점 : 건축 내부마감 공정 때에 설치하기 때문에 주변환경이 정리된 상태에서 타공정과 간섭 없이 작업하는 이점이 있다.

신공법기능-1 : 부속자재는 도면에 나타난 것과 같으며, 배선기구의 이설과 연설이 빠르고 쉽게 가능하고 단자대나 차단기 등을 부설하여 배선회로의 보호가 가능.

신공법기능-2 : U.T Pole 전용의 부속자재를 사용하여 종래의 공법에서는 불가하였던 임의로 회로 분기 할 수 있는 신공법의 기능이 가능.

E.M.C[Electromagnetie Compatlbllity] : 전자파를 주는 측과 받는 측의 양쪽에 적용하여 성능을 확보할 수 있는 기기의 능력.

적용기준	구체내용 및 적용
전기설비 기술기준 제 187조[금속덕트공사]	폭5cm이상의 제품은 전기설비 기술기준 제187조 [금속덕트공사]에 준함. [산업자원부 전력57300-157,2003.2.24]
업무용 건축물에 대한 구내통신선로설비의 기술기준 [한국정보통신공사협회] 개정 산업자원부 공고 제2006-213호 (2006.7.4) 전기통신설비의 기술기준에 관한 표준시험방법 건설교통부 건축전기 설비공사 표준 시방서 제3장 옥내배선공사	구내통신선로설계와 전력선과의 이격거리[480V이하의 전력선] 비차폐 전력선과 비금속 배관경로 : 13cm 비차폐 전력선과 비금속 배관경로 : 7cm 접지된 금속관 전력선과 접지된 금속 배관경로 : 없음 * U.T Pole은 본체와 격벽을 볼트고정하고 격벽간 등전의 접지를 구성하여 EMC SCREENING[전자유도차폐]가 완전합니다.
BS 4678 part1[U.K & FRANCE] IEC 61084-1&2 KS C IEC 61084-1&2 NFPA 70 Art 376&378 EIA/TIA STANDARD 569	CABLE TRUNKING - STEEL SURFACE TRUNKING CABLE TRUNKING AND DUCTING SYSEMS FOR ELECTRICAL INSTALLATIONS 전기설비용 케이블 트렁킹 및 덕트시스템 METAL WIREWAYS & NONMETALLIC WIREWAYS COMMERCLAL BUILOING STANDARD FOR TELECOMMUNICATIONS PATHWAYS AND SPACES

ㆍEIA : ELECTRONIC INDUSTRIES ASSOCIATION
ㆍTIA : TELECOMMUNICATIONS INDUSTRY ASSOCIATION

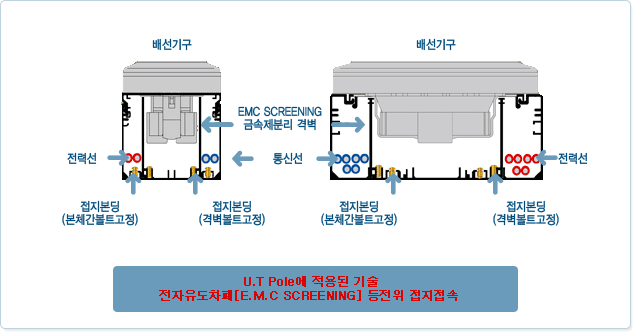

접지된 격벽 설치로 U.T Pole 내부가 강약전 분리공간으로 구획되어 U.T Pole 내의 배선을 통합 수납할 수 있다.

격벽 설치로 U.T Pole내 이격된 거리는 강전류 전선으로부터 약전류 전선이 자기장애에 의한 간섭과 영향에 보호됨. (정보통신부 고시 제2003-6호 업무용 구내 건축물에 대한 구내통신선로의 기술표준(P37.P39) EIA/TIA Standard 569(P85) KSC IEC61084 (9-2항/12-2항) 건설교통부 건축전기설비공사 표준시방서 3.9.5)
